Журнал учёта и проверки качества контрольных сварных соединений

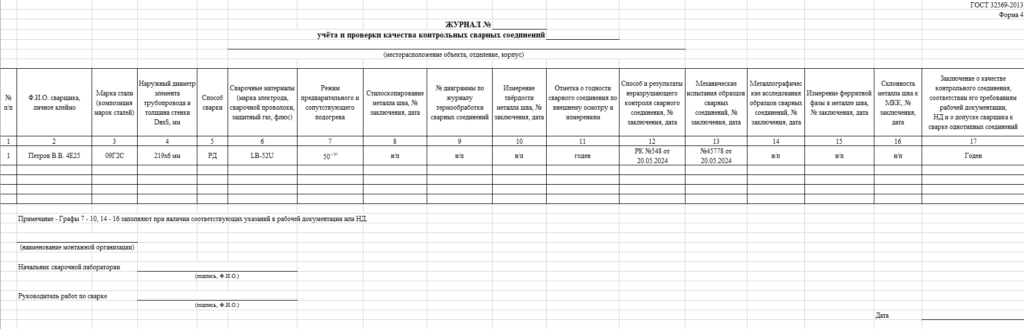

Журнал учёта и проверки качества контрольных сварных соединений оформляется в соответствии с ГОСТ32569-2013 Форма №4. Журнал ведется для учета контрольных сварных соединений при выполнении сварочных работ технологических трубопроводов. Журнал содержит 17 граф. Журнал ведется в обязательном порядке и должен быть скомплектован в том исполнительной документации по разделу трубопроводов.

Перейдем к заполнению журнала.

В шапке номер журнала (присваивается любой номер). Указываем наименование объекта (либо его расположение).

Перейдем к заполнению граф журнала.

Порядковый номер (сквозной номер).
Указывается фамилия и инициалы, а также личное клеймо сварщика, который отваривал допускной стык (клеймо сварщика согласно удостоверения НАКС);
Указывается наименование марки стали;
Указывается диаметр трубопровода контрольного стыка и толщина стенки;
Указываем способ сварки;
Указывается марка электродов или сварочных материалов;
Указывается информация о предварительном и сопутствующем подогреве. Если, подогрев не производился указываем аббревиатуру «н/п»;
Указываем результаты стилоскопирования металла шва (на моей практике, такую процедуру ни разу не производили);
При выполнении работ по термообработке, данные диаграммы вносятся в этот пункт;
Вносится номер заключения о проведении термометрии. Обычно и данная процедура не проводится, только в случае если сварочное соединение вызывает подозрение;
Указываем результаты годности стыка в соответствии с заключением ВИК;
Вносим наименование типа неразрушающего контроля и номер заключения с датой выдачи;
Вносим номер протокола механических испытаний и дату его выдачи, (согласно ГОСТ 32569-2013 механические испытания для контрольных образцов обязательны.);
В случае выполнения металлографических исследований прописываем номер протокола и дату его выдачи;
В случае измерения ферритной фазы прописываем номер протокола и дату его выдачи;
В данную графу вносим заключение и дату его выдачи при условии выполнения МКК;
Заключительная графа в которой указываем годность контрольного соединения.
