Паспорт системы вентиляции

Паспорт системы вентиляции оформляется в соответствии с СП 73.13330.2016 Приложение Е. Оформляется он после завершения монтажа и проведения пуско-наладочных работ системы вентиляции.

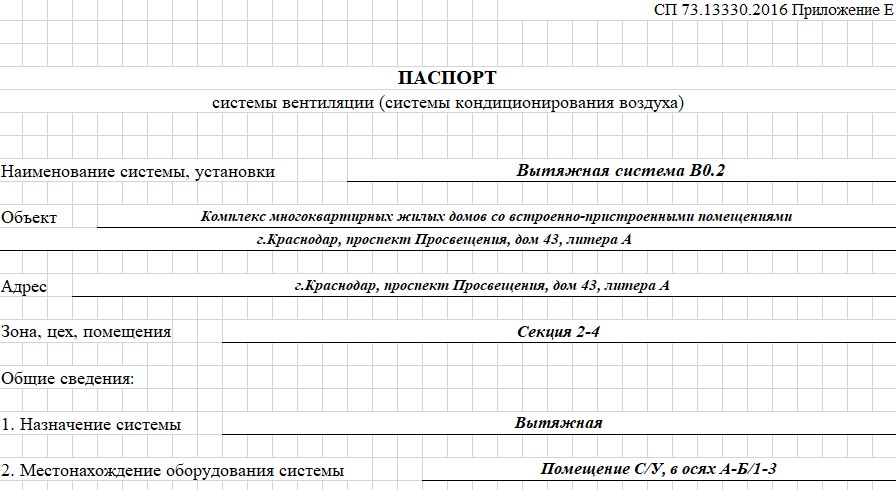

Заполнение данного паспорта начнем с шапки.

1.Заполняем наименование системы;

2. Заполняем наименование объекта строительства (напоминаю, его мы берем из штампа в рабочей или проектной документации;

3. Заполняем адрес объекта строительства;

4. Заполняем назначение системы и нахождение системы;

Переходим к заполнению табличных значений.

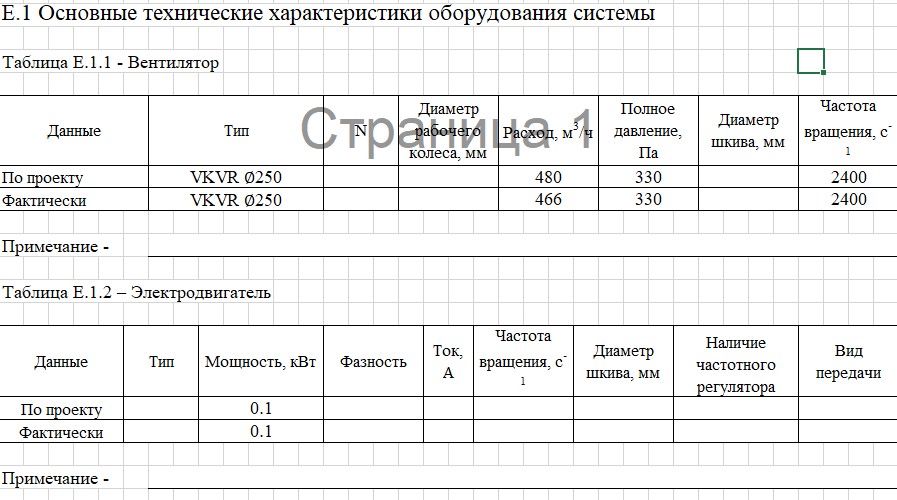

1.Указываем наименование установленных вентиляторов (при наличии);

2. Указываем краткие технические характеристики данных вентиляторов ;

3. Указываем технические характеристики двигателя для вентилятора/вентиляторов;

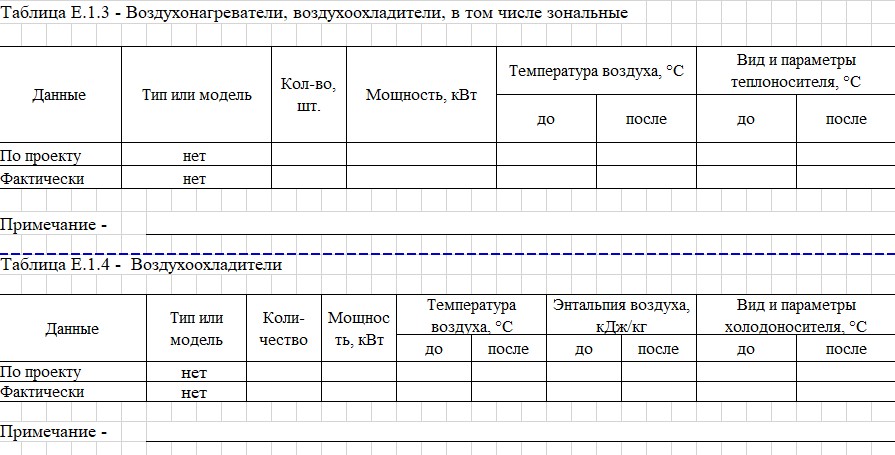

1.Указываем установленные воздухонагревателей или воздухоохладителей (при наличии);

2. Указываем технические характеристики установленных воздухоохладителей (при наличии);

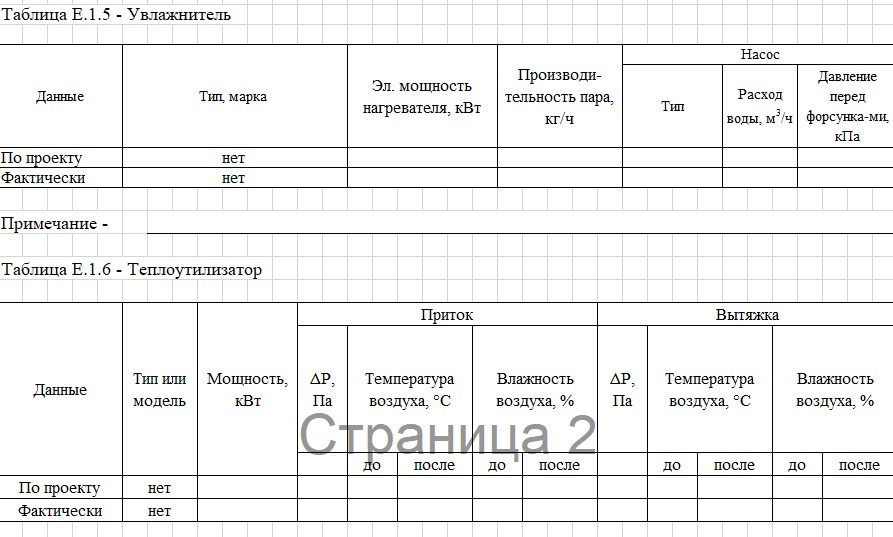

1.Указываем установленные увлажнители воздуха (при наличии) и их характеристики;

2. Указываем установленные теплоутилизаторы воздуха (при наличии) и их характеристики;

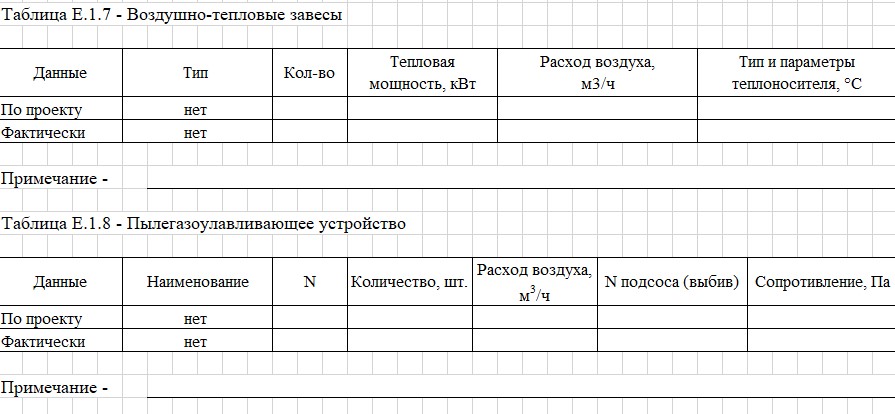

1.Указываем установленные воздушно-тепловые завесы (при наличии) и их характеристики;

2. Указываем установленные пылегазоуловители воздуха (при наличии) и их характеристики;

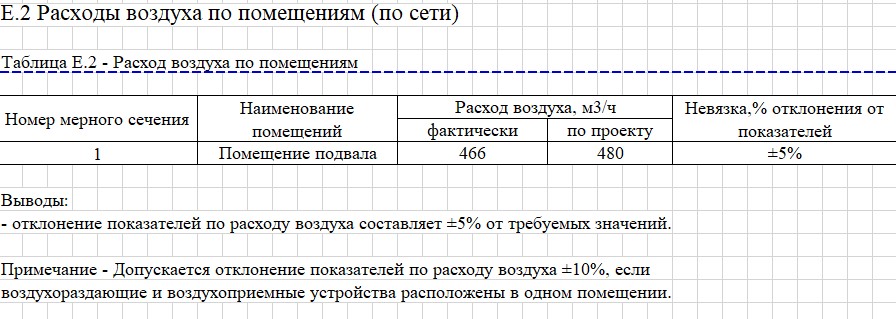

1.Указываем расход воздуха по помещениям, данные берутся после проведения замеров (указываются все помещения для системы);

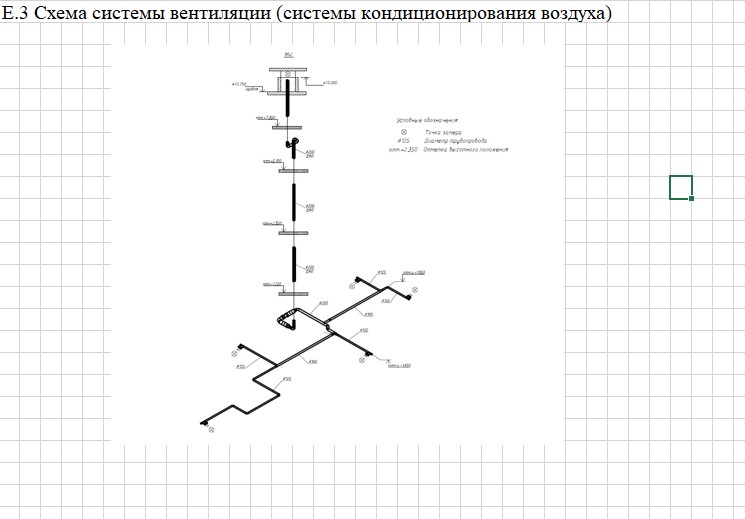

1.Прикрепляем исполнительную схему на систему, с указанием точек замеров;

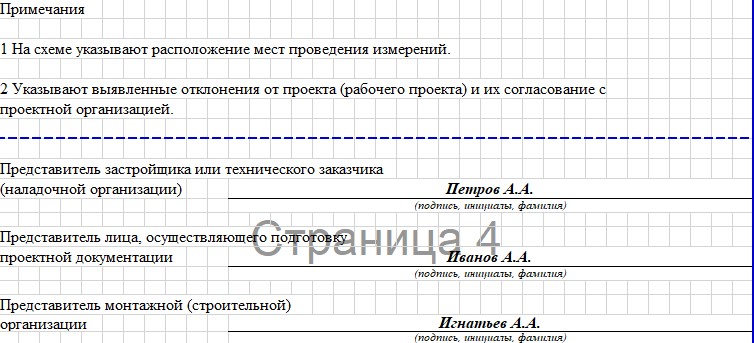

1.Далее идут подписи членов комиссии о принятии данной системы в эксплуатацию;

На этом составление паспорта системы вентиляции закончено. Если у Вас остались вопросы, Вы можете оставить комментарий или обратиться к администратору в чат.
