Свидетельство о монтаже технологического трубопровода

Свидетельство о монтаже технологического трубопровода. Образец заполнения.

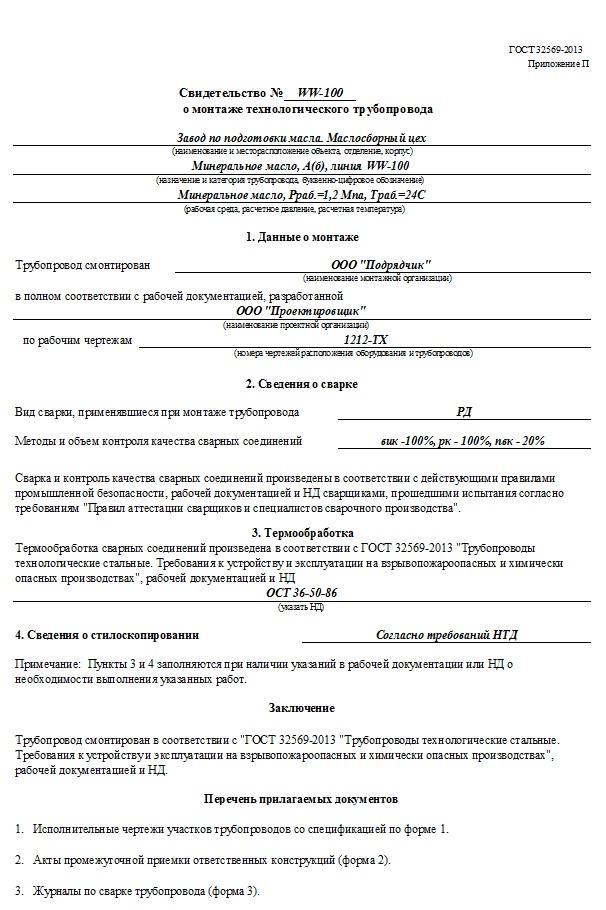

Свидетельство о монтаже технологического трубопровода 1

    Свидетельство о монтаже технологических трубопроводов оформляется в соответствии с Приложение П ГОСТ 32569-2013. Комплектовать «Свидетельство о монтаже» участков трубопроводов следует на технологический блок или технологический узел, указанный в рабочей документации. Выполняет оформление свидетельства монтажная организация до начала пусконаладочных работ и должна передать владельцу трубопровода. Исполнительный чертеж участка, прилагаемый к свидетельству, выполняется в аксонометрическом изображении в границах присоединения к оборудованию или к запорной арматуре. Чертеж должен содержать нумерацию элементов трубопровода и нумерацию сварных соединений (раздельно обозначают сварные соединения, выполняемые при монтаже и на предприятии-изготовителе). Для трубопроводов, подлежащих изоляции или прокладываемых в непроходных каналах, указывают расстояние между сварными соединениями. Нумерация сварных соединений на исполнительном чертеже и на всех формах, входящих в состав “Свидетельства о монтаже”, должна быть единой. Для трубопроводов с номинальным давлением PN 100 нумеруют также разъемные соединения.

    Перейдем к заполнению свидетельства.

  1. Указываем номер свидетельства (лучше всего присваивать номер в соответствии с обозначением линии, чтобы в дальнейшем не путаться).
  2. Указываем наименование объекта строительства
  3. Указываем наименование трубопровода его категорию и обозначение линии
  4. Указываем рабочую среду, транспортируемую в трубопроводе, рабочее давление линии и рабочую температуру (вся информация содержится в рабочей документации).
  5. Далее идут указания о организации выполнившей работы.
  6. Указываем наименование организации, выполнившей разработку проектной/рабочей документации и шифр этой документации.
  7. Указываем все виды сварки, которые были применены при монтаже трубопровода (РД, РАД, ААД, МП)
  8. Указываем объем контроля.
  9. Далее идет информация о термообработке. (Необходимость проведения термообрабоки указана в документации).
  10. Указываем результаты проведения стилоскопирования (Обычно не производиться)
  11. Далее идут документы приложения, которые в обязательном порядке должны быть приложены к свидетельству.
  12. И последняя графа подпись руководителя работ.



    На этом заполнение данного акта закончено.

    Если Вам не сложно, Вы можете пожертвовать любую сумму на развитие сайта по кнопке ниже.

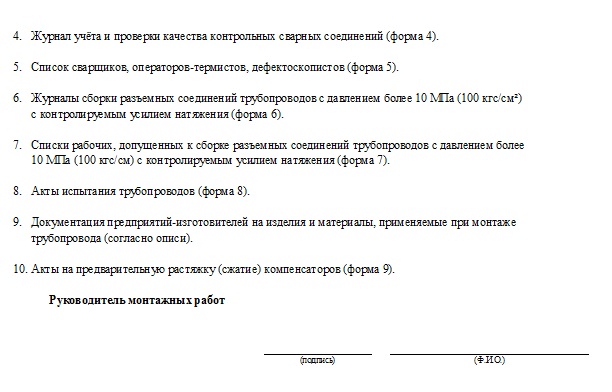

Свидетельство о монтаже технологического трубопровода 2
