Журнал сварочных работ

Скачать бланк в формате exel

    Журнал сварочных работ оформляется в соответствии с СП70.13330.2012 Приложение Б.

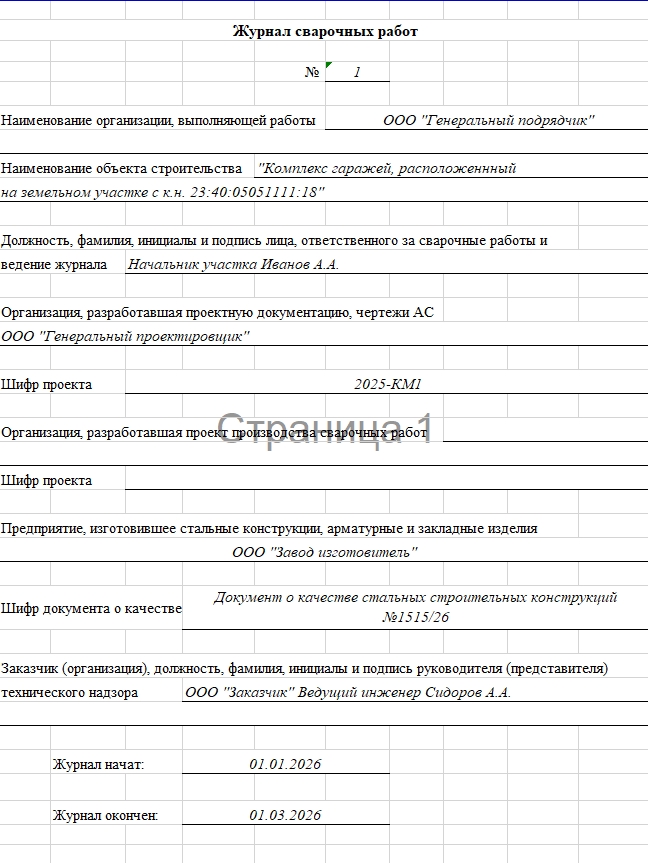

Журнал сварочных работ 1

    Заполнение титульного листа:

  1. Присваивается номер журналу, обычно применяют числовые обозначения, но не воспрещается применение и буквенных обозначений;
  2. Наименование организации;
  3. Наименование объекта строительства в соответствии с ПД/РД, ВОР или договора;
  4. Должность и Ф.И.О ответственного за ведение данного журнала, чаще всего производитель работ, который и присутствует при монтаже конструкций:
  5. Заполняем наименование организации, которая является разработчиком документации ПД/РД;
  6. Шифр данной документации в соответствии с которой и выполняются работы;
  7. Далее наименование организации разработавшей проект производства сварочных работ (ППСР), если таковой разрабатывался. Обычно ППСР разрабатывается отделом ПТО организации выполняющей работы;
  8.  Прописываем шифр ППСР;
  9. Прописываем наименование завода изготовителя строительных конструкций;
  10. Далее указываем представителя заказчика (обычно, это представитель заказчика по вопросам строительного контроля);
  11. Далее графы начала и окончания работ.

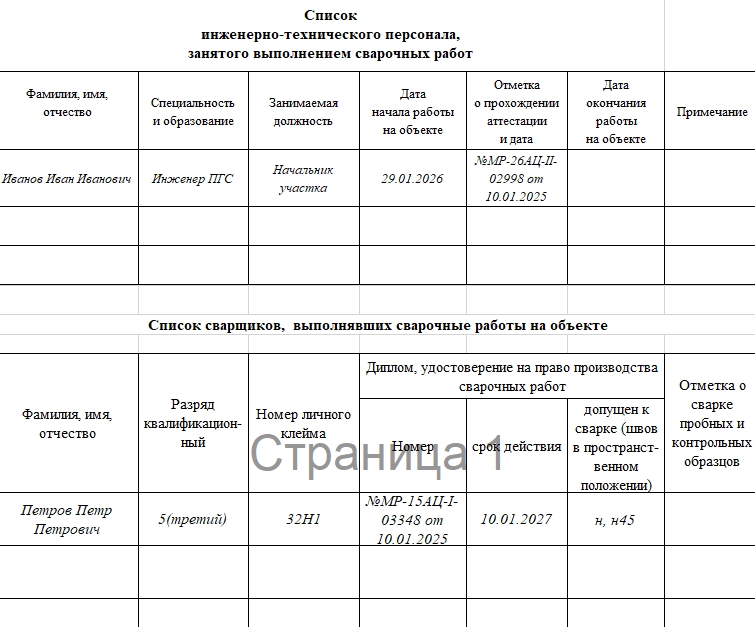

Журнал сварочных работ 3

Заполняем список состава ИТР и сварщиков:

     В таблицу вносим информацию об образовании, должности и отметке о прохождении аттестации в системе НАКС (не всегда требуется аттестация НАКС).

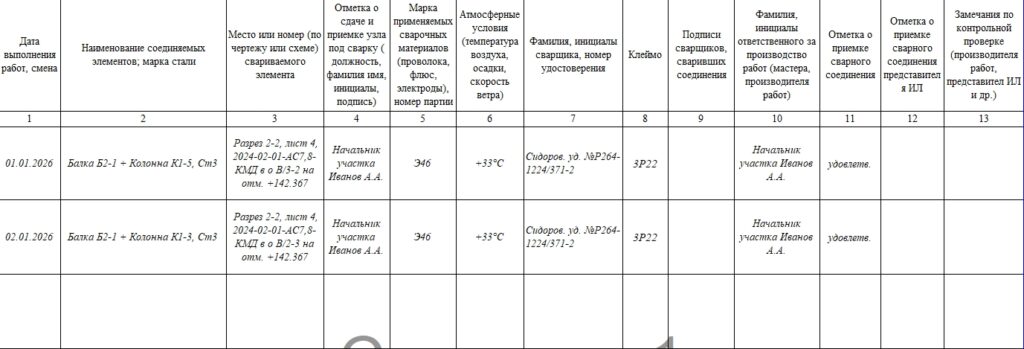

Журнал сварочных работ 2

Переходим к заполнению основного тела таблицы:

  1. В первый столбец вносим информацию о дате выполнения работ;
  2. Во второй столбец вносим информацию о свариваемых элементах с указанием марки стали;
  3. В третий столбец вносим информацию о месте выполнения работ, оси и отметки, а так же шифр документации в соответствии с которой выполнялись работы;
  4. В четвертый столбец вносим должность ответственного лица указанного в графе итр (обычно производитель работ), а также его подпись;
  5. В пятый столбец вносим информацию о марке применяемых сварочных материалах;
  6. В шестой столбец вносим информацию о атмосферных условиях (если производятся работы в помещении, значит и условия будут соответствующие);
  7. В седьмой столбец вносим информацию о сварщиках выполняющих соединение;
  8. В восьмой столбец вносим информацию о клейме сварщика;
  9. В девятый столбец проставляется подпись сварщика;
  10. В десятый столбец вносим информацию о лице осуществляющем пооперационный контроль соединений (чаще всего производитель работ), а также его подпись;
  11. В одиннадцатый столбец вносим информацию о приемке сварочного соединения;
  12. В двенадцатый столбец вносим информацию о приемке сварочного соединения представителе лаборатории;
  13. В тринадцатый столбец вносят информацию о замечаниях, но обычно это пустая графа;

    На этом заполнение журнала заканчивается. Если у Вас остались вопросы, Вы можете оставить комментарий или написать администратору сайта.
